静电接地解决方案——易燃易爆品装卸

2018-04-15 10:53来源:一车金汽车网网址:http://www.yichejin.cn

行业技术领先的静电接地安全产品

——SM 型静电接地保护器




瑞尔安全(北京)技术有限公司

RealSafety (Beijing) Technology Co.,Ltd

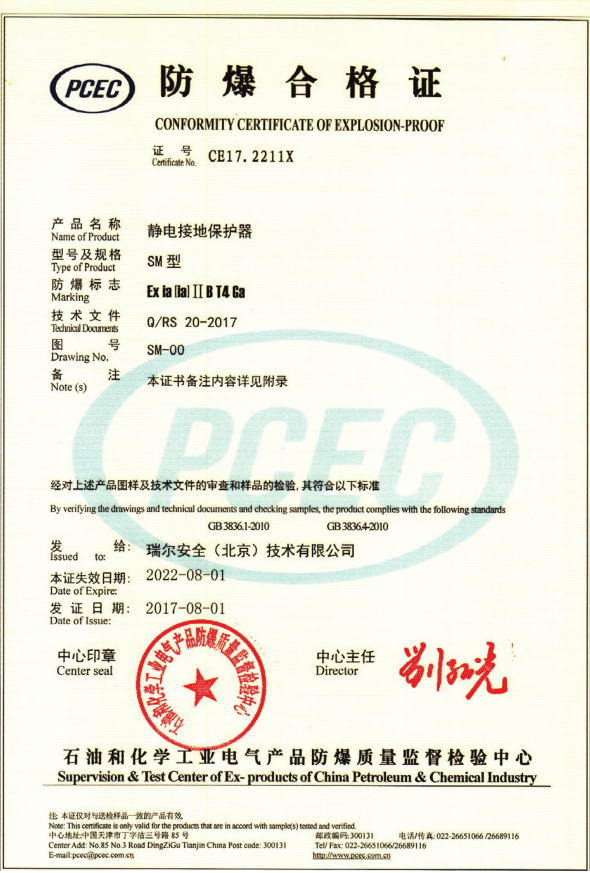

防爆合格证


一、必要性

易燃易爆品装卸过程会产生大量静电,当静电聚集到一定程度就可能因火花放电而发生

火灾甚至爆炸事故。GB 50074-2014《石油库设计规范》、GB50156-2012《汽车加油加气站设

计与施工规范》、Q/SY 1431-2011《防静电安全技术规范》等规定:易燃易爆品装卸场所应采

用能检测接地状况的静电接地装置。NFPA 77-2007《Recommended Practice On Static

Electricity》、GB 12158-2006《防止静电事故通用导则》、GB 13348-2009《液体石油产品静电

安全规程》等规定: 为防止静电积聚,接地通路静电泄漏电阻通常应不超过 1MΩ 。

二、静电接地现状

目前,国内易燃易爆品装卸场所(如油库、加油加气站等)广泛使用各种静电接地报警

器和控制器等(见图 1)。虽然其结构、组成和功能不尽相同,但核心的检测方法普遍采用“导

通电阻”检测原理——通过检测槽车与接地体之间的导通电阻判断接地状态。这种方法主要

是解决接地过程出现的接触不良问题(如接地夹与槽车因铁锈或油漆等导致的接触不良,接

地线与接地体因腐蚀生锈导致的接触不良),无法检测接地通路静电泄漏电阻,不能从根源上

消除静电事故隐患。在实际使用时,一旦接地夹连接部位不当无法形成接地通路或者接地通

路静电泄漏电阻过大时,极易出现漏报警现象。


图 1 “导通电阻”检测原理的静电接地装置


三、SM 型静电接地保护器

(一)检测原理

针对航空燃油加注过程潜在的静电高风险,瑞尔安全(北京)技术有限公司历经多年科

研攻关创造性地提出了“3S(三步法)”接地检测方法。与常规的“导通电阻”检测方法相比,

静电接地解决方案——易燃易爆品装卸

“3S”接地检测方法将整个接地检测过程分为导通、接地通路和静电泄漏电阻三步检测,不

仅解决了接地过程的接触不良问题,还可以防止因接地夹连接不当无法形成接地通路以及接

地通路静电泄漏电阻过大等潜在的静电隐患。其具体工作原理如下:

第一步(Step 1):导通检测

检测接地夹是否连接金属物体。如接地夹未连接任何金属物体,发出红灯常亮报警,提

示接地夹与槽车出现接触不良。

第二步(Step 2):接地通路检测

当接地夹连接到金属物体时,再进一步识别金属物体是否为槽车,判断槽车与大地之间

是否形成接地通路。当接地夹连接部位不适当(如接地夹未连接槽车而是连接地面装卸设施

时),发出红灯闪烁报警,提示接地夹连接不当,槽车与大地未形成接地通路。

第三步(Step 3):静电泄漏电阻检测

当槽车连接到接地夹与大地形成接地通路时,再进一步检测接地通路静电泄漏电阻。当

静电泄漏电阻符合要求时,说明接地正常,此时绿灯常亮,启动联锁控制(如开启阀门等);

否则,发出绿灯闪烁报警,提示接地通路静电泄漏电阻过大。

(二)保护器概况

SM 型静电接地保护器(以下简称“保护器”)是基于“3S”接地检测方法,采用本质安

全防爆技术开发的一种新型静电接地安全设备。集静电释放、接地检测、联锁控制以及数据

通讯等功能于一体,广泛适用于国防军工、石油化工、医药涂料等领域各种静电危险场所。

(三)结构组成

(1)保护器本体

包括压铸铝防护外壳、本质安全型检测

电路、指示灯、电缆防水接头等(见图 2a)。

主要用于检测与显示接地状态,并远传状态

数据。当接地正常时,输出控制信号,驱动

安全隔离模块继电器动作。



图 2b

(2)安全隔离模块

包括 MA24 型、MA24U 型和 MA220 型,

分别适应 220VAC、24VDC 和 9~36VDC 电源

(见图 2b)。主要用于为检测电路提供安全电

源,同时接收检测电路的输出信号,联锁控

制第三方电气设备。


图 2a



(3)不锈钢接地夹

静电接地解决方案——易燃易爆品装卸

全新设计的不锈钢接地夹,配备高弹性

扭簧和硬质合金破漆针(见图 2c)。结构轻巧、

破漆力强、夹持稳定,可以快捷方便地连接

槽车,有效破除油漆、铁锈等杂物,防止出

现接地接触不良。



图 2c

(4)螺旋接地电缆

专门定制的凯夫拉增强PU螺旋接地电缆

(见图 2d)。具有高弹性、低电阻、抗磨抗拉、

耐油耐寒等特点,作业前通过接地夹拉伸连

接到槽车,作业后迅速回弹保持现场整洁有

序。



图 2d

(四)性能特点

(1)独创的“3S”接地检测技术,彻底解决误报警和漏报警问题,从根源上消除静电事

故隐患。

(2)数字电路采用本质安全防爆设计,安全可靠性高,适用于各种油料静电危险场所。

(3)集静电释放、接地检测、联锁控制以及数据通讯等功能于一体,满足各种用户不同

作业需求。

(4)防水防尘设计(IP66),耐极限高低温(-40℃~+60℃)。

(五)技术参数

(1)工作电压:220VAC、24VDC、9~36VDC

(2)响应时间:2s

(3)静电泄漏电阻报警值:≯5000Ω(国标规定不超过 1MΩ)

(4)防爆标志:Exia[ia]IIBT4Ga

(5)防爆合格证号:CE17.2211X

(5)报警方式:指示灯

(6)控制方式:继电器(无源)

(8)触点容量:10A(30VDC/250VAC)

(9)通讯方式:RS485(可选)

(10)防护等级:IP66

(11)工作温度:-40℃~+60℃

(12)总质量:2kg

(六)安装使用

易燃易爆场所安装时,保护器本体应尽量安装在靠近装卸作业的位置,方便作业人员观

图 2c

图 2d

静电接地解决方案——易燃易爆品装卸

察指示灯状态。安全隔离模块属于关联设备,必须安装在安全区域(如控制室机柜)或者爆

炸危险区(如装卸作业现场)的防爆箱内部(见图 3)。


图 3 安装使用示意图

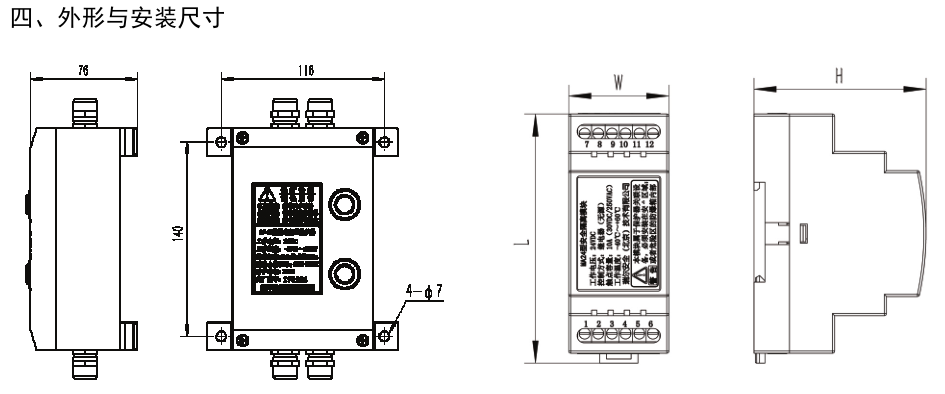

四、外形与安装尺寸



保护器本体                 安全隔离模块


型 号

L(mm)

W(mm)

H(mm)

MA24

92

37

63

MA24U

92

53

63

MA220

92

72

63

图 4 外形与安装尺寸


五、典型应用案例


图 4a 某型航空加油车


图 4b 某海外基地


图 4c 中石油 LNG 装车撬

瑞尔安全(北京)技术有限公司

RealSafety (Beijing) Technology Co.,Ltd

地 址:北京经济技术开发区博兴九路 2 号院

邮 编:100176

服务热线:010-5673 7698

技术支持:138 1058 4695

网 址:www.realsafety-tech.com
